Bombas Centrífugas Multiestágios Horizontais de Grundfos CM CME

Quality parts at an exceptional value
Bombas Centrífugas Multiestágios Horizontais de Grundfos CM CME
DESCRIÇÃO DO PRODUTO

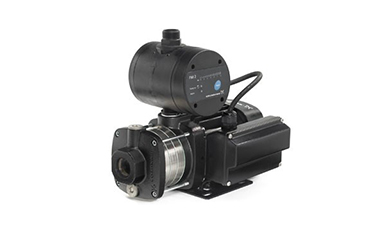

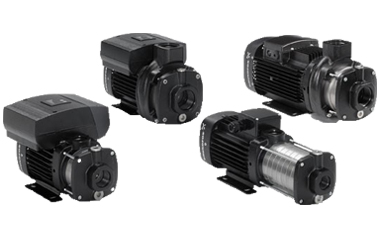

A bomba Grundfos CM / CME foi criada com compacidade, flexibilidade e fiabilidade como características centrais. Esta bomba horizontal de acoplamento fechado multiestágios é uma bomba compacta, confiável e silenciosa projetada para funcionar em uma variedade de aplicações.

A diferença entre as gamas de bombas CM e CME é o motor. As bombas CM são equipadas com motores operados pela rede, enquanto os motores das bombas CME possuem um conversor de freqüência integrado e um controlador PID.

Uma vedação mecânica do eixo projetada pela Grundfos foi projetada para eliminar problemas de todo o setor com a aderência das vedações do eixo, nas quais as faces de vedação SIC-SIC são usadas. A solução baseia-se na implementação de uma parada de rotação no anel estacionário e em diferentes acabamentos de superfície nos anéis estacionário e giratório.

As bombas CM e CME estão disponíveis em ferro fundido ou aço inoxidável

  • Aço inoxidável AISI 304 / DIN 1.4301 para água e líquidos não corrosivos
  • Aço inoxidável AISI 316 / DIN 1.4401 oferece

[custom-specifications]

Tipo de Bomba



50 Hz



60 Hz



Vedação do Eixo

Motor Operado



Motor eletronicamente controlado por velocidade

50 Hz

60 Hz

50/60 Hz



Material



Material

Voltagem

[V]

Voltagem

[V]

Voltagem

[V]

Voltagem

[V]

Ferro Fundido EN-GJL-200 (CM-A)

Aço inoxidável EN 1.4301/AISI 304 (CM-I)

Aço inoxidável EN 1.4401/AISI 316 (CM-G)

Ferro Fundido EN-GJL-200 (CM-A)

Aço inoxidável EN 1.4301/AISI 304 (CM-I)

Aço inoxidável EN 1.4401/AISI 316 (CM-G)

AVBE, AVBV

AQQE, AQQV, AQBE, AQBV, AQQK

RUUE, RUUV

1 x 220-240 V (tensão de alimentação C)

3 x 220-240/380-415 V (tensão de alimentação F)

1 x 220 V (tensão de alimentação A)

1 x 115/230 V (tensão de alimentação B/B1)4)

1 x 127 V (tensão de alimentação D)1)

3 x 208-230/440-480 V (tensão de alimentação E/E1)4)

3 x 575 V (tensão de alimentação H)5)

3 x 220-240/380-415 V, (50 Hz)/

3 x 220-255/380-440 V, (60 Hz) (tensão de alimentação O)

3 x 380-415 V, (50 Hz)/

3 x 440-480 V, (60 Hz) (tensão de alimentação J)

3 x 200 V/346 V, (50 Hz)

3 x 200-220/346-380 V, (60 Hz) (tensão de alimentação G)

3 x 400 V, (50/60 Hz) (tensão de alimentação I)5)

3 x 200-230 V, 50/60 Hz (tensão de alimentação R)

3 x 208-230 V, 50/60 Hz (tensão de alimentação Q)

3 x 380-500 V, (50/60 Hz) (tensão de alimentação S)

3 x 440-480 V, (50/60 Hz) (tensão de alimentação T)

1 x 200-240 V, (50/60 Hz) (tensão de alimentação U)

CM 1-2

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●





●

●

●

CM 1-3

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●





●

●

●

CM 1-4

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●





●

●

●

CM 1-5

●

●

●

●

●

●

●

●

●2)

●

●

●

●

●

●

●

●

●

●

●





●

●

●

CM 1-6

●

●

●



●

●

●

●

●2)

●

●

●

●

●

●

●

●

●

●

●





●

●

●

CM 1-7

●

●

●



●

●

●

●



●

●

●

●

●

●

●

●

●

●

●





●

●

●

CM 1-8

●

●

●



●

●

● 2)

●



●

●

●

●

●

●

●

●

●

●

●





●

●

●

CM 1-9



●

●



●

●

● 2)

●



●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CM 1-10



●

●







● 2)

●



●

●





























CM 1-11



●

●









● 3)



●

●





























CM 1-12



●

●









● 3)



●

●





























CM 1-13



●

●









● 3)



●

●





























CM 1-14



●

●









● 3)



●

●





























CM 3-2

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●





●

●

●

CM 3-3

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●





●

●

●

CM 3-4

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●





●

●

●

CM 3-5

●

●

●

●

●

●

●

●

●2)

●

●

●

●

●

●

●

●

●

●

●





●

●

●

CM 3-6

●

●

●



●

●

●

●

●2)

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CM 3-7

●

●

●



●

●

●

●



●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CM 3-8

●

●

●



●

●

● 2)

●



●

●

●

●

●

●

●

●

●

●

●

●

●

●

●



CM 3-9



●

●



●

●

● 2)

●



●

●







●

●

●

●

●

●

●

●

●

●



CM 3-10



●

●







● 2)

●



●

●





























CM 3-11



●

●









● 3)



●

●





























CM 3-12



●

●









● 3)



●

●





























CM 3-13



●

●









● 3)



●

●





























CM 3-14



●

●









● 3)



●

●





























1) um pedido.

2) Não é compatível com as bombas operadas por 60 Hz, nem para as bombas CME funcionando a 100% da velocidade.

3) Não é adequado para bombear líquido a temperaturas acima de 90 ° C.

4) As bombas são comutáveis de alimentação B e E são trazidas para a conexão de fios sem placa de terminais dentro da caixa de terminais.

As bombas de alimentação elétrica B1 e E1 são fornecidas com uma placa de alarme dentro da caixa de terminais.

5) Disponível apenas com motores compatíveis com o IE2 e não pode ser exportado para os EUA.

Tipo de Bomba



50 Hz



60 Hz



Vedação do Eixo

Motor Operado



Motor eletronicamente controlado por velocidade

50 Hz

60 Hz

50/60 Hz



Material



Material

Voltagem

[V]

Voltagem

[V]

Voltagem

[V]

Voltage

[V]

Ferro Fundido EN-GJL-200 (CM-A)

Aço inoxidável EN 1.4301/AISI 304 (CM-I)

Aço inoxidável EN 1.4401/AISI 316 (CM-G)

Ferro Fundido EN-GJL-200 (CM-A)

Aço inoxidável EN 1.4301/AISI 304 (CM-I)

Aço inoxidável EN 1.4401/AISI 316 (CM-G)

AVBE, AVBV

AQQE, AQQV, AQBE, AQBV, AQQK

RUUE, RUUV

1 x 220-240 V (tensão de alimentação C)

3 x 220-240/380-415 V (tensão de alimentação F)

1 x 220 V (tensão de alimentação A)

1 x 115/230 V (tensão de alimentação B/B1)4)

1 x 127 V (tensão de alimentação D)1)

3 x 208-230/440-480 V (tensão de alimentação E/E1)4)

3 x 575 V (tensão de alimentação H)5)

3 x 220-240/380-415 V, (50 Hz)/

3 x 220-255/380-440 V, (60 Hz) (tensão de alimentaçãoO)

3 x 380-415 V, (50 Hz)/

3 x 440-480 V, (60 Hz) (tensão de alimentação J)

3 x 200 V/346 V, (50 Hz)

3 x 200-220/346-380 V, (60 Hz) (tensão de alimentação G)

3 x 400 V, (50/60 Hz) (tensão de alimentação I)5)

3 x 200-230 V, 50/60 Hz (tensão de alimentação R)

3 x 208-230 V, 50/60 Hz (tensão de alimentação Q)

3 x 380-500 V, (50/60 Hz) (tensão de alimentação S)

3 x 440-480 V, (50/60 Hz) (tensão de alimentação T)

1 x 200-240 V, (50/60 Hz) (tensão de alimentação U)

CM 5-2

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●





●

●

●

CM 5-3

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●





●

●

●

CM 5-4

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

CM 5-5

●

●

●

●

●

●

●

●

●2)

●

●



●



●

●

●

●

●

●

●

●

●

●



CM 5-6

●

●

●



●

●

●

●

●2)

●

●







●

●

●

●

●

●

●

●

●

●



CM 5-7

●

●

●



●

●

●

●



●

●







●

●

●

●

●

●

●

●

●

●



CM 5-8

●

●

●



●

●

● 2)

●



●

●







●

●

●

●

●

●

●

●

●

●



CM 5-9



●

●







● 2)

●



●

●





























CM 5-10



●

●







● 2)

●



●

●





























CM 5-11



●

●









● 3)



●

●





























CM 5-12



●

●









● 3)





●





























CM 5-13



●

●









● 3)





●





























CM 10-1

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●





●

●

●

CM 10-2

●

●

●

●

●

●

●

●

●

●

●







●

●

●

●

●

●

●

●

●

●



CM 10-3

●

●

●

●

●

●

●

●

●2)

●

●







●

●

●

●

●

●

●

●

●

●



CM 10-4

●

●

●



●

●

●

●





●







●

●

●

●

●

●

●

●

●

●



CM 10-5

●

●

●



●

●

● 2)

●





●







●

●

●

●

●

●

●

●

●

●



CM 10-6



●

●







● 2)

●





●





























CM 10-7



●

●









● 3)





●





























CM 10-8



●

●









● 3)





●





























CM 15-1

●

●

●

●

●

●

●

●

●

●

●







●

●

●

●

●

●

●

●

●

●



CM 15-2

●

●

●

●

●

●

●

●

●

●

●







●

●

●

●

●

●

●



●

●



CM 15-3

●

●

●

●

●

●

●

●

●2)



●







●

●

●

●

●

●

●



●

●



CM 15-4

●

●

●







● 2)

●





●





























CM 25-1

●

●

●

●

●

●

●

●

●

●

●







●

●

●

●

●

●

●



●

●



CM 25-2

●

●

●

●

●

●

●

●

●



●







●

●

●

●

●

●





●

●



CM 25-3

●

●

●







● 2)

●

●2)



●





























CM 25-4

●

●

●







● 2)

●





●





























1) A pedido.

2) Não é adequado para bombas operadas por 60 Hz, nem para bombas CME funcionando a 100% da velocidade.

3) Não é adequado para bombear líquidos a temperaturas acima de 90 ° C.

4) As bombas com tensões de alimentação B e E são fornecidas para conexão de fios sem placa de terminais dentro da caixa de terminais (cabos suspensos).

As bombas com tensões de alimentação B1 e E1 são fornecidas com a placa de terminais dentro da caixa de terminais.

5) Disponível somente com motores compatíveis com IE2 e não pode ser exportado para os EUA.



Tipo de Bomba



Max. suction lift

Material



Vedação do Eixo

Supply voltage

Mains-operated motor

50 Hz

60 Hz

50/60 Hz



4 Metro



8 Metro

Ferro Fundido EN 1.4301/AISI 304 (CM-I)

AVBE/AQQE

AVBV/AQQV

1 x 220-240 V (tensão de alimentação C)

3 x 220-240/380-415 V (tensão de alimentação F)

1 x 220 V (tensão de alimentação A)

1 x 115/230 V (tensão de alimentação B/B1)

1 x 127 V (tensão de alimentação D)

3 x 208-230/440-480 V (tensão de alimentação E/E1)

3 x 575 V (tensão de alimentação H)

3 x 220-240/380-415 V (50 Hz) /

3 x 220-255/380-440 V (60 Hz) (tensão de alimentação O)

3 x 380-415 V (50 Hz)/

3 x 440-480 V (60 Hz) (tensão de alimentação J)

3 x 200 V/346 V (50 Hz);

3 x 200-220/346-380 V (60 Hz) (tensão de alimentação G)

3 x 400 V (50/60 Hz) (tensão de alimentação I)

CM 1-3

●

-

●

●

❍

●

❍

●

❍

❍

❍

❍

❍

❍

❍

❍

CM 1-4

●

-

●

●

❍

●

❍

●

❍

❍

❍

❍

❍

❍

❍

❍

CM 1-5

●

-

●

●

❍

●

❍

❍

❍

❍

❍

❍

❍

❍

❍

❍

CM 1-6

●

-

●

●

❍

●

❍

❍

❍

❍

❍

❍

❍

❍

❍

❍

CM 3-3

●

●

●

●

❍

●

❍

●

❍

❍

❍

❍

❍

❍

❍

❍

CM 3-4

●

●

●

●

❍

●

❍

●

❍

❍

❍

❍

❍

❍

❍

❍

CM 3-5

●

●

●

●

❍

●

❍

❍

❍

❍

❍

❍

❍

❍

❍

❍

CM 3-6

●

●

●

●

❍

●

❍

❍

❍

❍

❍

❍

❍

❍

❍

❍

CM 5-3

●

●

●

●

❍

●

❍

●

❍

❍

❍

❍

❍

❍

❍

❍

CM 5-4

●

●

●

●

❍

●

❍

●

❍

❍

❍

❍

❍

❍

❍

❍

CM 5-5

●

●

●

●

❍

●

❍

❍

❍

❍

❍

❍

❍

❍

❍

❍

CM 5-6

●

●

●

●

❍

●

❍

-

-

-

❍

❍

❍

❍

❍

❍

CM 5-7

●

●

●

●

❍

●

❍

-

-

-

❍

❍

❍

❍

❍

❍

● Disponível como padrão

❍ Disponível a pedido

- Não disponível

[/custom-specifications]

[custom-features]

Flexibilidade

O CM / CME da Grundfos foi concebido para ser utilizado numa variedade de aplicações, incluindo:

  • Lavar e limpar (máquinas de lavar roupa)
  • Tratamento de água
  • Controle de temperatura (aquecimento / arrefecimento)
  • Indústrias Química e Farmacêutica
  • Serviços de construção
  • Irrigação
Características
  • Design compacto
  • Soluções personalizadas
  • Alta fiabilidade
  • Serviço amigável
  • Ampla faixa de desempenho
  • Baixo nível de ruído
  • Peças de ferro fundido revestidas eletricamente
  • Motor Grundfos
  • Capacidades superiores de funcionamento a seco
Benefícios
  • Pegada reduzida
  • Economia de energia (CME)
  • Baixos custos de manutenção
  • Modelo de bomba única para múltiplas aplicações
  • Tempo de inatividade reduzido, alta confiabilidade

[/custom-features]

[custom-usage]

  • Lavar e limpar (máquinas de lavar)
  • Tratamento de água
  • Controle de temperatura (aquecimento / resfriamento)
  • Indústrias Química e Farmacêutica
  • Serviços de construção
  • Irrigação

[/custom-usage]
